Itọsọna si Alabọde Foliteji Ayirapada





Awọn oluyipada foliteji alabọde jẹ awọn paati ipilẹ ti awọn amayederun itanna ode oni. Lakokoga foliteji Ayirapadani a lo nipataki fun gbigbe agbara olopobobo lori awọn ijinna pipẹ -igbesẹ soke iṣelọpọ monomono lati dinku awọn adanu laini{1}}Awọn ayirapada foliteji alabọde nṣiṣẹ laarin nẹtiwọọki pinpin, yiyipada agbara itanna lati ipele foliteji kan si omiran laarin iwọn alabọde. Eyi ngbanilaaye ailewu ati ifijiṣẹ daradara ti agbara kọja ile-iṣẹ, iṣowo, ati awọn ọna ṣiṣe. Loye awọn abuda, awọn oriṣi, ati awọn ibeere yiyan ti awọn oluyipada foliteji alabọde jẹ pataki fun awọn onimọ-ẹrọ, awọn alakoso ohun elo, ati awọn alamọja rira ti o ni ipa ninu apẹrẹ eto itanna ati itọju.





1.1 Itumọ

Ayipada foliteji alabọde jẹ ẹrọ itanna ti o yi agbara itanna pada laarin awọn ipele foliteji alabọde{0} ni deede foliteji pinpin ti nwọle{1} ati awọn foliteji kekere ti o dara fun opin{2}} awọn ohun elo lilo. Ni awọn ofin iṣe [i], oluyipada foliteji alabọde gba agbara ni awọn foliteji ti o wa lati isunmọ2,4 kV to 69 kVati igbesẹ rẹ si isalẹ si awọn foliteji iṣamulo bii 480 V, 208 V, tabi awọn ipele miiran ti o nilo nipasẹ ẹru naa.

Awọn aala foliteji gangan yatọ die-die da lori iru boṣewa ti o kan si. Ni ibamu si ANSI (American National Standards Institute), alabọde foliteji Ayirapada le mu awọn foliteji lati2,4 kV to 69 kV. IEEE asọye alabọde foliteji awọn ọna šiše ni United States bi ojo melo orisirisi lati5 kV si 35 kVfun ọpọlọpọ awọn ohun elo pinpin, pẹlu ẹrọ ti o wọpọ ni 5 kV tabi 15 kV. Ni Yuroopu, boṣewa EN 50588-1 ṣalaye awọn oluyipada agbara alabọde bi awọn ti o ni foliteji ti o ga julọ fun ohun elo ti o tobi ju 1.1 kV ṣugbọn ko kọja 36 kV.

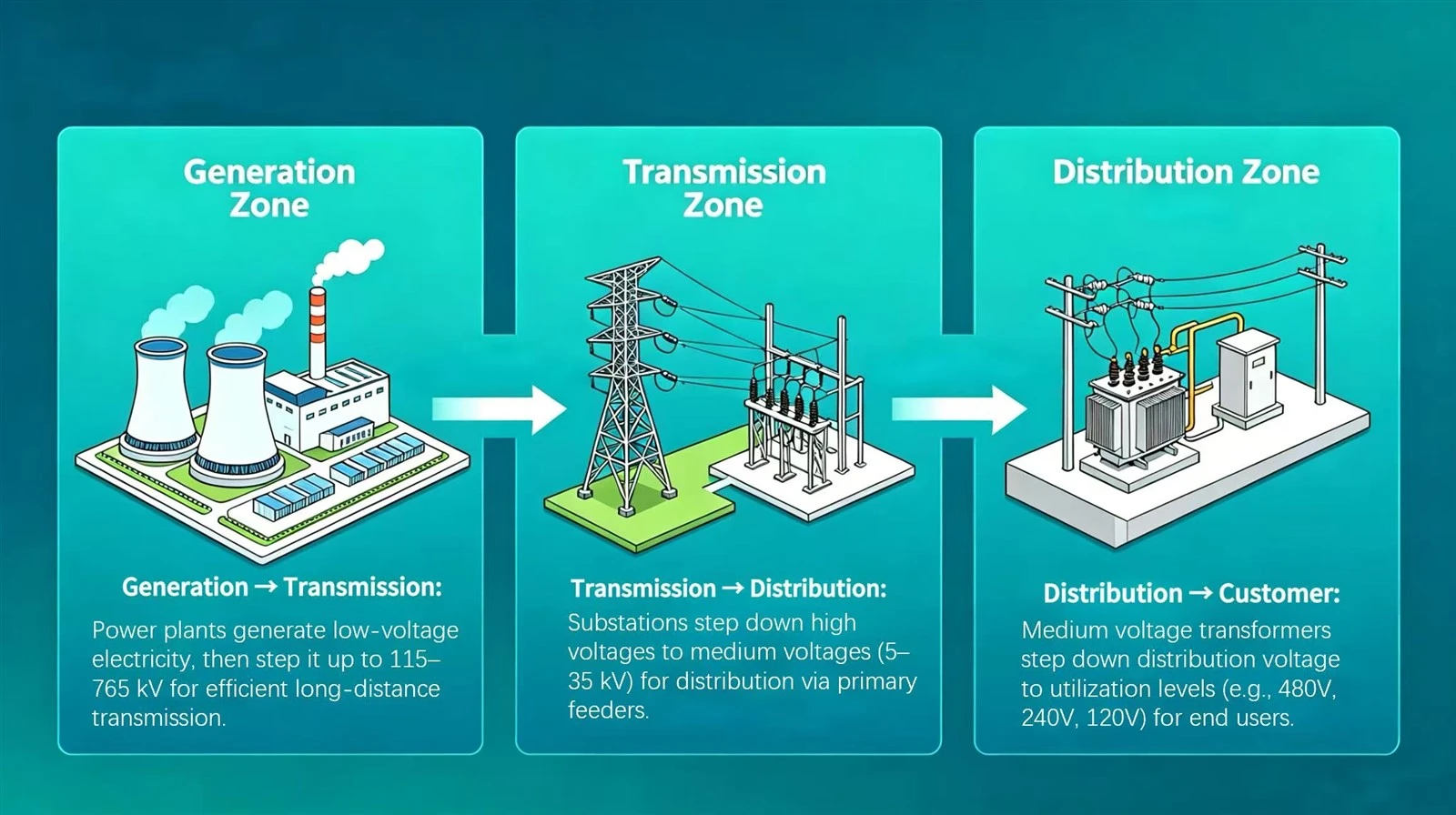

1.2 Ipa ninu Eto Pinpin Agbara

Lati loye ibiti awọn oluyipada foliteji alabọde baamu, o ṣe iranlọwọ lati ṣe aworan awọn ilana pinpin agbara ti o gbooro:

Iran → Gbigbe:Awọn ile-iṣẹ agbara n ṣe ina ina ni awọn foliteji kekere ti o kere, eyiti yoo wa soke si giga tabi afikun - awọn foliteji giga (115 kV si 765 kV) fun gbigbejade gigun daradara-.

Gbigbe → Pinpin:Ni awọn ibudo, awọn foliteji giga ti wa ni isalẹ si awọn foliteji alabọde (ni deede 5 kV si 35 kV) fun pinpin nipasẹ awọn ifunni akọkọ.

Pinpin → Onibara:Awọn ayirapada foliteji alabọde pese iyipada foliteji ikẹhin, sisọ foliteji pinpin silẹ si awọn ipele iṣamulo (fun apẹẹrẹ, 480 V, 240 V, 120 V) fun opin-lo awọn alabara.

Ni ọpọlọpọ awọn ọran, ohun elo kan n pese agbara si ile-iṣẹ ni foliteji alabọde, ati pe ohun elo naa ni ati ṣiṣẹ oluyipada foliteji alabọde tirẹ lati lọ si isalẹ si foliteji kekere. Eto yii ngbanilaaye ohun elo lati lo anfani awọn idiyele agbara kekere ti o ni nkan ṣe pẹlu iṣẹ foliteji alabọde ati fun oluwa ni iṣakoso nla lori didara agbara.

1.3 Key Standards ati ibamu

Awọn oluyipada foliteji alabọde jẹ iṣelọpọ ni ibamu pẹlu ọpọlọpọ awọn iṣedede ile-iṣẹ, pataki julọ lati IEEE ati IEC. Ni Orilẹ Amẹrika, awọn ẹya ati iṣẹ ṣiṣe ti ọpọlọpọ awọn Ayirapada pinpin ṣubu labẹIEEE Standard C57.12.00(Awọn ibeere Gbogboogbo Boṣewa fun Liquid{0}}Ipinpin Immersed, Power, ati Awọn Ayirapada ti n ṣakoso). Sibẹsibẹ, ọpọlọpọ awọn iṣedede miiran lo si awọn iru ẹrọ iyipada kan pato ati awọn ohun elo:

• IEEE C57.12.01:Awọn ibeere Gbogboogbo fun Gbẹ{0}Iru Ipinpin ati Awọn Ayirapada Agbara
• IEEE C57.12.34:Awọn ibeere fun Paadi -Ti a gbe soke, Apapọ{1}}Iru, Ara-ara{2}}Tutu, Mẹta{3}}Awọn Ayirapada Pinpin Alakoso
• IEEE C57.12.28/29:Paadi -Iduroṣinṣin Iṣeduro Ohun elo ti a gbe soke
• IEC 60076:International boṣewa jara fun agbara Ayirapada, pẹlu alabọde agbara Ayirapada
• NEMA TP-1:Itọnisọna fun Ipinnu Agbara Agbara fun Awọn Ayirapada Pipin
• DOE 10 CFR Apá 431:US Department of Energy awọn ajohunše fun pinpin kaakiri

Fun awọn fifi sori ẹrọ ni Amẹrika, ibamu pẹlu awọnKoodu Itanna Orilẹ-ede (NFPA 70)jẹ tun dandan. Ni Canada, awọnKoodu Itanna Ilu Kanada (CEC)waye.







Ko gbogbo alabọde foliteji Ayirapada ti wa ni da dogba. Yiyan iru transformer ni awọn ipa ti o jinlẹ fun idiyele, aabo, awọn ibeere fifi sori ẹrọ, ati igbẹkẹle igba pipẹ{{1}.



2.1 Omi -Irìbọmi vs. Gbẹ{3}}Iru

Eyi jẹ iyatọ pataki julọ laarin awọn oluyipada foliteji alabọde.

Iṣowo - laarin awọn idile meji wọnyi jẹ pataki:

Iwa	Omi -Ti a bami	Gbẹ{0}Iru
Ewu ina	Ti o ga julọ- beere aabo ina fun lilo inu ile	Kekere - dara fun fifi sori inu ile
Itutu ṣiṣe	O tayọ (epo ṣe itọju ooru daradara)	Iwọntunwọnsi (da lori gbigbe afẹfẹ)
Itoju	Idanwo epo igbakọọkan ati sisẹ nilo	Itọju kekere
Ireti aye	30-40 ọdun aṣoju	20-30 ọdun aṣoju
Awọn ohun elo aṣoju	Ita gbangba substations, IwUlO pinpin	Awọn fifi sori inu ile, awọn ile iṣowo
Iye owo ibẹrẹ	Ni gbogbogbo dinku fun iwọn kanna	Ni gbogbogbo ga fun iwọn kanna
Ewu ayika	Awọn n jo epo le ṣe ibajẹ ile	Ko si omi, ko si eewu idasonu



2.2 Substation Ayirapada

2.3 Paadi{1} Awọn Ayirapada ti a gbe soke

2.4 Ọpá - Awọn Ayirapada ti a gbe soke

2.5 Simẹnti Resini Ayirapada







Itumọ ti ara ti mojuto transformer ṣe ipinnu ṣiṣe rẹ, awọn adanu, ati awọn abuda iṣẹ.

3.1 mojuto ohun elo

Koko naa n ṣiṣẹ bi ọna oofa fun gbigbe agbara laarin awọn iyipo akọkọ ati atẹle. Awọn ohun-ini ohun elo rẹ taara ko ni ipa lori - awọn adanu fifuye (awọn adanu koko), ṣiṣe, ati igbega iwọn otutu.

Ọkà - irin silikoni ti o da lori (GOSS)si maa wa awọn julọ o gbajumo ni lilo mojuto ohun elo fun alabọde foliteji Ayirapada. O funni ni agbara oofa giga ati awọn adanu lọwọlọwọ eddy kekere. GOSS jẹ imọ-ẹrọ pẹlu iṣalaye ọkà ti o fẹ ti o ṣe deede awọn agbegbe oofa pẹlu itọsọna ti ṣiṣan oofa, ti o pọ si ṣiṣe.

Amorphous irin alloysti farahan bi yiyan fun agbara{0}awọn transformers pinpin daradara. Awọn ohun elo wọnyi funni ni ultra{2}} adanu irin kekere{3} ni deede 70% si 80% kekere ju irin silikoni ti aṣa lọ-ṣugbọn ni iye owo ohun elo ti o ga julọ. Wọn jẹ iwunilori paapaa fun awọn oluyipada ti n ṣiṣẹ ni awọn ẹru kekere fun awọn akoko gigun.

Nanocrystalline asọ ti oofa alloysṣe afihan awọn ohun-ini oofa ti o dara julọ ni awọn igbohunsafẹfẹ giga ati pe a lo ni akọkọ ni itanna tabi pataki{0}awọn transformers idi dipo awọn ẹya pinpin 50/60 Hz deede.







Yiyan oluyipada ti o tọ bẹrẹ pẹlu agbọye awọn idiyele ipilẹ rẹ.

4.1 Foliteji-wonsi

Gbogbo oluyipada foliteji alabọde ni awọn iwọn foliteji pataki meji: foliteji akọkọ (ẹgbẹ titẹ sii) ati foliteji keji (ẹgbẹ ti o wujade). Fun apẹẹrẹ, ẹrọ oluyipada 13.8 kV / 480 V gba 13.8 kV ni ẹgbẹ akọkọ ati fifun 480 V ni ẹgbẹ keji.

Awọn Ayirapada tun ni ipele itusilẹ ipilẹ (BIL), eyiti o ṣe aṣoju foliteji ti o ga julọ ti idabobo le duro lakoko idasesile monomono tabi iyipada iyipada. Fun awọn oluyipada foliteji alabọde, awọn iwọn BIL wa lati 60 kV si 150 kV tabi ga julọ, da lori kilasi foliteji ati ohun elo.

4,2 kVA-wonsi

Iwọn kVA (kilovolt{0}ampere) ti transformer n tọka si agbara agbara ti o han{1}} melo ni lọwọlọwọ ti o le gbe laisi igbona ju. Òdíwọ̀n mẹ́ta - alábọ́ọ́rọ́ alábọ́ọ́tọ́ alábọ̀dé ìwọ̀n kVA pẹ̀lú:30, 45, 75, 112.5, 150, 225, 300, 500, 750, 1,000, 1,500, 2,000, ati 2,500 kVA.

Yiyan iwọn kVA to pe jẹ pataki. Oluyipada ti ko ni iwọn yoo gbona, dinku igbesi aye idabobo ati pe o le fa ikuna ti tọjọ. Amunawa ti o tobijulo npọ si idiyele ibẹrẹ ati pe o le ṣiṣẹ ni ailagbara ni awọn ẹru ina, nitori awọn adanu koko wa laibikita ẹru.

4.3 Iwọn otutu ati Awọn kilasi idabobo

Awọn ayirapada jẹ atokọ pẹlu iwọn iwọn otutu ti igbega {{0} ni deede 80 iwọn, 115 iwọn, tabi iwọn 150 -eyiti o tọkasi iye iwọn otutu transformer yoo ga ju iwọn otutu ibaramu labẹ ẹru kikun. Oluyipada kan ti o ni iwọn 80 kan n ṣiṣẹ tutu ni pataki ju ọkan ti a ṣe iwọn fun igbega iwọn 150, eyiti o le tumọ si igbesi aye idabobo gigun ati ṣiṣe to dara julọ, ṣugbọn tun idiyele ibẹrẹ ti o ga julọ.

Awọn kilasi idabobo (Kilasi A ni iwọn 105, Kilasi B ni iwọn 130, Kilasi F ni iwọn 155, Kilasi H ni iwọn 180) ṣalaye iwọn otutu ti o pọ julọ ti awọn ohun elo idabobo le duro laisi ibajẹ pataki.







Ọ̀nà tí a fi ń so ìsokọ́ra afẹ́fẹ́ ẹ̀rọ yíyanfẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́fẹ́ṣẹ́ npinnu iṣẹ́ rẹ̀ pẹ̀lú àwọn ẹrù àìpéye,àkópọ̀ ìbáṣepọ̀, àti àwọn àṣìṣe ilẹ̀.

5.1 Ipilẹ Asopọmọra Orisi

Awọn ipilẹ mẹta wayikaka asopọawọn eto:

Irawọ (Wye) asopọ (Y):Ọkan opin ti kọọkan alakoso yikaka ti wa ni ti sopọ papo ni a wọpọ ojuami (ni didoju). A star asopọ pese kan didoju ojuami ti o le wa lori ilẹ.

Asopọ Delta (D):Awọn ipele ti sopọ ni lupu pipade, laisi aaye didoju. Awọn asopọ Delta jẹ iwọntunwọnsi lainidii ati pese ọna fun odo{1}} awọn sisanwo lẹsẹsẹ.

Asopọ Zigzag (Z):Asopọmọra amọja ti a lo nipataki fun awọn ayirapada ilẹ tabi awọn ayirapada pẹlu awọn iwọn agbara kekere. Awọn asopọ Zigzag jẹ igbagbogbo lo nikan ni ẹgbẹ keji.



5.2 Vector Ẹgbẹ akiyesi

Ẹgbẹ fekito ti oluyipada kan ṣe apejuwe iṣeto yikaka ati ibatan alakoso laarin awọn foliteji akọkọ ati atẹle. Akọsilẹ naa tẹle ọna kika boṣewa kan:

Lẹta akọkọ (akọkọ) tọkasi asopọ yikaka akọkọ: D fun delta, Y fun irawọ, Z fun zigzag.

Awọn keji lẹta (kekere) tọkasi awọn Atẹle yikaka asopọ.

An "n" tọkasi wipe didoju ojuami ti wa ni mu jade.

Nọmba naa tọkasi iṣipopada alakoso ni aago - akiyesi wakati (fidipo nipasẹ iwọn 30 lati gba awọn iwọn aisun).

5.3 Ifiwera Dyn11 ati Yyn0

Awọn ẹgbẹ fekito meji jẹ gaba lori awọn ohun elo pinpin:Dyn11atiYyin0.

Dyn11awọn ẹya delta -akọkọ ti a ti sopọ (D) ati irawọ{1}} ti o ni asopọ ile-ẹkọ keji pẹlu didoju (yn), pẹlu iyipada ipele ti iwọn 330 (11 lori aago). Àkọ́kọ́ delta ń pèsè ọ̀nà yíyíká fún òdo- ìṣàn ọ̀wọ̀tọ̀ àti ìdẹkùn ìparapọ̀ mẹ́ta (3, 9th, àti bẹ́ẹ̀ bẹ́ẹ̀). Dyn11 tun nmu awọn ẹru aiwọntunwọnsi daadaa daradara, ṣiṣe ni yiyan ti o fẹ fun awọn ọna ṣiṣe pinpin ode oni pẹlu awọn ẹru laini - gẹgẹbi awọn kọnputa, ina LED, ati awọn awakọ igbohunsafẹfẹ oniyipada.

Yyin0ìràwọ̀ -ìràwọ̀ alákọ̀ọ́bẹ̀rẹ̀ (Y) àti ìràwọ̀ tí a so pọ̀ pẹ̀lú dídádúró (yn), pẹ̀lú ìṣípòpadà òfo. Irawo akọkọ ko ni ipadabọ fun odo - awọn ṣiṣan ti o tẹle. Nitoribẹẹ, awọn harmonics meteta le han lori foliteji akọkọ, ati awọn ẹru aipin le fa iyipada didoju, ti o yori si awọn aiṣedeede foliteji alakoso. Yyn0 ni gbogbogbo ni opin si awọn ohun elo pẹlu akoonu irẹpọ pọọku ati awọn ẹru iwọntunwọnsi. Ihamọ afikun wa: ni awọn Ayirapada Yyn0, laini didoju lọwọlọwọ ko gbọdọ kọja 25% ti iwọn ila-atẹle ti lọwọlọwọ, lakoko ti Dyn11 le mu to 75%.

Ni kukuru, fun pupọ julọ awọn ohun elo igbalode{0} ni pataki awọn ti o kan awọn ẹru laini{1}, awọn ile-iṣẹ data, awọn ile-iṣẹ ile-iṣẹ, tabi ohun elo eyikeyii pẹlu awọn ẹru ẹyọkan ti o ṣe pataki-awọn ẹru alakoso{{3}Dyn11{3}Dyn11 ni ẹgbẹ ti o fẹ.



Tito iwọn ti o tọ ni oluyipada jẹ ọkan ninu awọn ipinnu pataki julọ ni apẹrẹ eto agbara. Awọn aṣiṣe ni ipele yii le ja si awọn ọdun ti ailagbara tabi ikuna ti tọjọ.

6.1 Igbesẹ -nipasẹ-Ilana Igbesẹ Iwọn

Igbesẹ 1: Ṣe iṣiro lapapọ agbara fifuye.Ṣe akopọ gbogbo awọn ẹru ti o sopọ ni isalẹ ti transformer{0}}moto, ina, HVAC, ohun elo ọfiisi, ati ẹrọ iṣelọpọ.

Igbesẹ 2: Waye awọn ifosiwewe igbakana.Kii ṣe gbogbo awọn ẹru ṣiṣẹ ni kikun agbara ni nigbakannaa. A oniruuru ifosiwewe (ojo melo 0.7 to 0.9) iroyin fun yi otito.

Igbesẹ 3: Akọọlẹ fun awọn ṣiṣan ibẹrẹ motor.Awọn ẹru inductive bi awọn mọto fa 3 si awọn akoko 7 deede lọwọlọwọ lọwọlọwọ lakoko ibẹrẹ. Oluyipada naa gbọdọ ni agbara to lati mu awọn ṣiṣan inrush wọnyi laisi idinku foliteji ti o pọ julọ.

Igbesẹ 4: Waye ala ailewu kan.Ṣafikun 20% si 30% agbara afikun lati gba awọn iyipada fifuye ati imugboroja ọjọ iwaju.

Igbesẹ 5: Ṣe iṣiro agbara transformer.Lo agbekalẹ:

Agbara Ayipada (kVA)=Lapapọ Agbara fifuye (kW) ÷ Okunfa Agbara × Ala Aabo

Awọn ifosiwewe agbara aṣoju wa lati 0.8 si 0.95 fun ọpọlọpọ awọn ẹru ile-iṣẹ ati iṣowo.

Igbesẹ 6: Yan iwọn boṣewa atẹle.Yika soke si iwọn kVA boṣewa to sunmọ lati atokọ ni Abala 4.2.



6.2 Ayika ati Ohun elo Ero

Iṣiro iwọn jẹ ibẹrẹ nikan. Ọpọlọpọ awọn ifosiwewe miiran yoo ni ipa lori yiyan ikẹhin rẹ:

• Awọn agbegbe iwọn otutu giga:Fun awọn fifi sori ẹrọ ni awọn iwọn otutu ibaramu ti o ga tabi loke awọn mita mita 1,000, dinku agbara ti o ni iwọn nipasẹ 5% si 20% nitori idinku itutu agbaiye ati ṣiṣe idabobo.
• Akoonu ti irẹpọ:Awọn ọna ṣiṣe pẹlu awọn ẹru ti kii ṣe - laini pupọ (awọn awakọ igbohunsafẹfẹ oniyipada, awọn ọna ṣiṣe UPS, ina LED, awọn kọnputa) le nilo transformer kan pẹluK - Idiwon ifosiwewelati mu awọn ti irẹpọ alapapo lai derating.
• Ayika fifi sori ẹrọ:Awọn oluyipada gbigbe - ni gbogbogbo fẹfẹ fun awọn fifi sori inu ile nibiti aabo ina jẹ ibakcdun. Omi -Ẹka ti a fi sinu omi jẹ iye owo diẹ sii{3} doko fun awọn fifi sori ita gbangba pẹlu aaye to peye ati imudani.
• Awọn ẹru mọnamọna:Fun awọn ẹru bii awọn alurinmorin tabi awọn compressors ti o fa lojiji, awọn ibeere lọwọlọwọ giga, mu agbara pọ si nipasẹ 10% si 30%.



6.3 Ṣiṣe ati Awọn Iwọn Agbara

Agbara ṣiṣeti di ero pataki ti o pọ si ni yiyan ẹrọ oluyipada, ti o ni idari nipasẹ awọn idiyele iṣẹ mejeeji ati awọn ibeere ilana.

Ni Orilẹ Amẹrika, awọnẸka Agbara (DOE)ti iṣeto dandan ṣiṣe awọn ajohunše fun awọn ayirapada pinpin, ti o munadoko January 1, 2016, labẹ 10 CFR Apá 431. Awọn iṣedede wọnyi, eyiti o kan si eyikeyi ẹrọ oluyipada pinpin ti a ṣe ni tabi lẹhin ọjọ yẹn ti wọn si ta ni eyikeyi ipinlẹ AMẸRIKA, da lori ṣiṣe ni wiwọn ni35% fifuye- iwadi ti n ṣe afihan ti n fihan pe pupọ julọ awọn transformers pinpin nṣiṣẹ ni isunmọ 35% ti agbara ti a ṣe ni apapọ.

Fun awọn ohun elo nbeere ṣiṣe ti o ga julọ,Ere NEMAAwọn oluyipada iṣẹ ṣiṣe nfunni ni isunmọ 30% awọn adanu kekere ju awọn ibeere DOE 2016 lọ. Lakoko ti idiyele idiyele akọkọ le ṣe pataki, akoko isanpada nipasẹ awọn adanu agbara ti o dinku nigbagbogbo jẹ iwunilori fun awọn oluyipada ti kojọpọ nigbagbogbo.



6.4 Ipalara

Amunawa ikọjujasi(ti a fi han bi ipin ogorun) ṣe ipinnu bi o ṣe jẹ pe transformer ṣe opin awọn aṣiṣe lọwọlọwọ ati iye foliteji ju waye labẹ fifuye. Awọn Ayirapada pinpin boṣewa ni igbagbogbo ni awọn idiwọ ti o wa lati 2% si 8%. Imudani ti o ga julọ dinku lọwọlọwọ aṣiṣe ati aabo fun ohun elo isalẹ ṣugbọn o mu idinku foliteji pọ si.







Fifi sori to dara jẹ pataki si aabo iyipada, iṣẹ ṣiṣe, ati igbesi aye gigun. Fifi sori ẹrọ ti o kuna lati pade awọn ibeere koodu le ja si gbigbona, awọn eewu itanna, awọn ikuna ayewo, ati awọn gbese ofin ti o pọju.

7.1 Kiliaransi ati aaye Ṣiṣẹ

Koodu Itanna ti Orilẹ-ede (NEC) nilo aaye iṣẹ to peye ni ayika ohun elo itanna lati gba laaye iṣẹ ti o ṣetan ati ailewu, itọju, ati ayewo. Awọn ibeere pataki pẹlu:

• Giga aaye iṣẹ ti o kere ju:2.0 m (6.5 ft)
• Iwọn aaye iṣẹ ti o kere ju:914 mm (ẹsẹ 3)
• Iyọkuro iwaju:Awọn ẹsẹ mẹta ti o kere ju (0.9 m) ni iwaju awọn apade oniyipada fun ayewo ati itọju
• Imukuro afẹfẹ:Ni deede 150 si 300 mm (6 si 12 inches) ni ayika awọn aaye afẹfẹ fun gbigbe -iru awọn oluyipada lati gba afẹfẹ laaye laisi idilọwọ

Fun paadi - awọn oluyipada ti a gbe soke, awọn ibeere imukuro ni pato da lori fifi sori ẹrọ. NEC kii ṣe ilana osi, sọtun, ati sẹhin ni awọn ofin ti o han gbangba, ṣugbọn awọn koodu agbegbe ati awọn ilana olupese gbọdọ tẹle. FM Global, fun apẹẹrẹ, nilo ẹsẹ 25 laarin epo ti o wa ni erupe ile-awọn transformers ti o kun, botilẹjẹpe ibeere yii lọ silẹ si odo fun awọn oluyipada ni lilo awọn olomi ina kekere-.

7.2 Iyapa ti Compartments

Fun awọn fifi sori ẹrọ foliteji alabọde, foliteji alabọde ati awọn ipin folti kekere gbọdọ wa niya pẹlu idena irin ti o fa giga ni kikun ati ijinle awọn ipin. Awọn iyẹwu mejeeji gbọdọ wa ni itumọ ti ti irin dì ipade awọn ibeere ANSI.

7.3 Ilẹ-ilẹ

Ilẹ-ilẹ ti o tọ jẹ pataki fun aabo ati aabo ẹrọ. Ilẹ resistance yẹ ki o wa ni deede muduro niKere tabi dogba si 10 ohms. Diidoju iyipada (ti o ba wa) gbọdọ wa ni ilẹ daradara ni ibamu si apẹrẹ eto ati awọn koodu to wulo. Awọn ibeere ilẹ jẹ alaye ni NEC Abala 250.

7.4 ina Idaabobo

Fun epo - awọn transformers ti o kun ti a fi sii ninu ile tabi ni isunmọtosi si awọn ile, awọn igbese aabo ina le nilo. Iwọnyi le pẹlu:

• Ina{0}odi tabi idena
• Laifọwọyi ina bomole awọn ọna šiše
• Epo (awọn ọpọn ti o danu tabi epo{0}}awọn koto nkan ti o danu)
• Awọn ọna iṣan omi aifọwọyi fun awọn fifi sori ẹrọ nla

Iru omi ti a lo ninu oluyipada tun kan awọn ibeere aabo ina. Awọn ayirapada ti o kun fun awọn olomi ti o kere ju - tabi ti o ṣee ṣe le yẹ fun awọn imukuro idinku ati awọn ọna aabo ina ni irọrun.







Idabobo oluyipada foliteji alabọde nilo ọna isọdọkan ti o koju mejeeji awọn aṣiṣe inu ati awọn idamu eto ita.

8.1 Overcurrent Idaabobo

Awọn ibeere NEC fun aabo ti o kọja lọwọlọwọ da lori ikọlu oluyipada. Fun awọn oluyipada pẹlu 6% impedance tabi kere si, NEC nilo mejeeji aabo akọkọ ati atẹle. Fiusi akọkọ ko gbọdọ kọja 300% ti kikun akọkọ{4}} fifuye lọwọlọwọ (FLA), ati pe ohun elo elekeji ni 480 V ko gbọdọ kọja 125% ti FLA keji.

8.2 Fuses vs Circuit Breakers

Yiyan laarin awọn fiusi ati awọn fifọ iyika fun idabobo transformer ni pẹlu iṣowo{0}}:

Ni ọpọlọpọ awọn nẹtiwọọki pinpin, ọna apapọ kan ni a lo: awọn fiusi ni apa akọkọ fun kukuru- Idaabobo ayika, ni idapo pelu kekere{1}foliteji akọkọ fifọ ti o pese aabo apọju.











Paapaa oluyipada ti o gbẹkẹle julọ nilo itọju deede lati ṣaṣeyọri igbesi aye iṣẹ rẹ ni kikun. Eto itọju ti a ṣe apẹrẹ daradara kan le fa igbesi aye transformer lati 20-30 ọdun deede si 40 ọdun tabi diẹ sii.

9.1 Itọju Asọtẹlẹ

Itọju asọtẹlẹ nlo awọn irinṣẹ iwadii lati ṣe idanimọ awọn iṣoro ti o pọju ṣaaju ki wọn yorisi ikuna.

• Itupalẹ Gaasi Onínọmbà (DGA):Ohun elo to lagbara julọ fun ṣiṣe ayẹwo ilera epo{0}} Nípa ṣíṣàtúpalẹ̀ àwọn gáàsì tí wọ́n dà sínú epo tí ń dáàbò bò{2}hydrogen, methane, acetylene, ethylene{3} àwọn onímọ̀ iṣẹ́ ẹ̀rọ lè ṣàwárí àwọn ọ̀ràn bíi gbígbóná janjan, ìparun, àti bíbalẹ̀. DGA deede n pese ikilọ ni kutukutu ti awọn aṣiṣe idagbasoke ati iranlọwọ ṣe pataki awọn iṣẹ itọju.
• Thermography infurarẹẹdi (Ayẹwo IR):Aworan igbona n ṣe awari awọn aaye ibi ti o tọka si awọn asopọ alaimuṣinṣin, giga{0}} awọn isẹpo atako, ikojọpọ, tabi idabobo ikuna. Fun iyẹwu -iru awọn oluyipada, IR le ṣe awari alapapo aiṣedeede ti awọn olubasọrọ ti o bajẹ tabi awọn aiṣedeede miiran ti o fa ki iwọn otutu ga soke lori awọn ita ita.
• Abojuto Iyọkuro Apa kan (PD):Awọn idasilẹ apa kan jẹ awọn afihan ni kutukutu ti ibajẹ idabobo. Abojuto PD nlo awọn sensosi lati ṣawari awọn idasilẹ itanna ti o waye laarin eto idabobo ti oluyipada ṣaaju ki wọn to pọ si awọn ikuna kikun.

9.2 Itọju Idaabobo

Itọju idena ni atẹle iṣeto ti o wa titi lati koju yiya ati yiya deede.

• Iṣapẹẹrẹ epo deede ati idanwo:Awọn idanwo foliteji didenukole ṣe iwọn agbara idabobo ti epo; BDV kekere tọkasi idoti tabi ọrinrin. Akoonu ọrinrin yẹ ki o wọnwọn nipa lilo titration Karl Fischer ati tọju laarin awọn opin itẹwọgba.
• Ayẹwo Bushing:Ayewo wiwo fun awọn dojuijako, ikojọpọ idoti, ati ibajẹ. Agbara ati awọn idanwo delta tan ṣe ayẹwo ipo ti idabobo igbo.
• Fọwọ ba itọju oluyipada:Fun awọn oluyipada ti o ni lori - awọn oluyipada tẹ ni kia kia (OLTCs), ipele epo gbọdọ wa ni ṣayẹwo, ṣayẹwo awọn olubasọrọ fun awọn ohun idogo erogba ati sọ di mimọ, ati rọpo epo ti o ba ti doti.
• Ṣiṣayẹwo wiwọ ati wiwa jijo:Awọn jijo epo gbọdọ jẹ idanimọ ati tunṣe ni kiakia lati ṣetọju iduroṣinṣin idabobo ati dena ibajẹ ayika.

9.3 Igbohunsafẹfẹ ayewo

Lakoko ti awọn loorekoore pato dale pataki oniyipada ati agbegbe iṣẹ, awọn itọnisọna gbogbogbo pẹlu:

• Awọn ayewo ojuran:Oṣooṣu si idamẹrin, idojukọ lori awọn ipele epo, awọn n jo, ariwo dani, ati ipo gbogbogbo
• Thermography infurarẹẹdi:Ni ọdọọdun, tabi diẹ sii nigbagbogbo fun awọn oluyipada pataki
• Iṣapẹẹrẹ epo ati DGA:Lododun fun boṣewa awọn fifi sori ẹrọ; ologbele-lododun fun awon ayirapada to se koko tabi eru wuwo
• Idanwo itanna (idaabobo idabobo, ipin titan, resistance yikaka):Ni gbogbo ọdun 2 si 5
• Atunyẹwo ti o ni kikun:Ni gbogbo ọdun 10 si 15 fun awọn oluyipada agbara nla







Alabọde foliteji Ayirapada sin a ti ifiyesi Oniruuru ibiti o ti ohun elo.

10.1 Industrial elo

Ni awọn ohun elo iṣelọpọ ati awọn ile-iṣelọpọ, awọn oluyipada foliteji alabọde pese agbara si awọn mọto nla, ẹrọ, ati ohun elo ti o nilo awọn ipele foliteji ti o ga julọ fun iṣẹ ṣiṣe to dara julọ. Awọn ile-iṣẹ bii adaṣe, iṣelọpọ kemikali, iwakusa, ati iṣelọpọ irin ni igbagbogbo ṣiṣẹ awọn ọna ṣiṣe pinpin foliteji alabọde tiwọn, pẹlu awọn oluyipada ti n tẹriba foliteji IwUlO si foliteji pinpin ọgbin, ati awọn Ayirapada afikun siwaju si isalẹ si awọn ipele iṣamulo ẹrọ.

10.2 Commercial Buildings

Awọn ile-iṣẹ ọfiisi, awọn ile itaja, awọn ile-iwosan, awọn ile itura, ati awọn idasile iṣowo miiran gbarale awọn oluyipada foliteji alabọde fun ina, HVAC, awọn elevators, ati awọn ẹru itanna pataki miiran. Awọn ile iṣowo nla nigbagbogbo gba iṣẹ akọkọ ni foliteji alabọde (eyiti o jẹ 13.8 kV tabi 4.16 kV), sisọ silẹ si 480 V fun pinpin jakejado ile naa, pẹlu afikun awọn transformers kekere{4} foliteji ti n ṣiṣẹ awọn ẹru 120/208 V.

10.3 IwUlO Substations

Awọn ohun elo ina lo awọn oluyipada foliteji alabọde lati tẹ foliteji silẹ lati awọn laini gbigbe si awọn ipele kekere ti o dara fun pinpin si awọn alabara ibugbe ati ti iṣowo. IwUlO wọnyi{1}} awọn oluyipada ti o nii ṣe apẹrẹ ẹhin ti eto pinpin.

10.4 sọdọtun Energy Systems

Oorun ati awọn oko afẹfẹ ṣafikun awọn Ayirapada foliteji alabọde lati so ina mọnamọna ti ipilẹṣẹ pọ si akoj. Bi agbara isọdọtun ti n tẹsiwaju lati dagba, ibeere fun awọn oluyipada foliteji alabọde ti a ṣe ni pataki fun awọn ohun elo wọnyi{1} pẹlu awọn apẹrẹ ti o mu ṣiṣan agbara bidirectional ati awọn iyipada foliteji jakejado{2} ti pọ si ni pataki.

10.5 Data ile-iṣẹ

Awọn ile-iṣẹ data wa laarin awọn ohun elo ti o nbeere julọ fun awọn oluyipada foliteji alabọde. Wọn nilo igbẹkẹle ti o ga pupọ (nigbagbogbo N+1 tabi 2N apọju), didara agbara to dara julọ, ati ṣiṣe giga nitori iṣẹ ṣiṣe tẹsiwaju. Pupọ awọn ile-iṣẹ data lo iṣẹ foliteji alabọde (nigbagbogbo 13.8 kV tabi 15 kV) sọkalẹ si 480 V, pẹlu awọn oluyipada Atẹle ti n fun awọn ọna ṣiṣe UPS ati awọn ipin pinpin agbara.

10.6 Ilera ohun elo

Awọn ile-iwosan ati awọn ohun elo itọju ilera nlo awọn oluyipada foliteji alabọde lati jẹ ifunni ọpọlọpọ awọn bọtini iyipada foliteji kekere, pẹlu awọn oluyipada ti o yatọ ti n sin awọn ẹka pataki, awọn ẹka aabo igbesi aye, ati awọn ẹka agbara deede lati rii daju pe awọn ọna ṣiṣe pataki wa ṣiṣiṣẹ ni eyikeyi oju iṣẹlẹ ikuna.







Nṣiṣẹ pẹlu awọn oluyipada foliteji alabọde nbeere ifaramọ ti o muna si awọn ilana aabo. Awọn ẹrọ wọnyi gbe awọn foliteji giga ati gbe awọn eewu itanna pataki:

• Nikan oṣiṣẹ eniyanyẹ ki o mu tabi sise lori alabọde foliteji Ayirapada.
• Nigbagbogbo ma -agbaraawọn transformer ati ki o mọ daju odo foliteji ṣaaju ki o to sunmọ.
• Ilẹ awọn transformerlẹhin ti de-agbara ati ṣaaju ṣiṣe eyikeyi iṣẹ.
• Ṣetọju awọn ijinna isunmọ ti o yẹda lori foliteji ipele.
• Lo ohun elo aabo ara ẹni to dara (PPE)won won fun asise lọwọlọwọ lọwọlọwọ.
• Tẹle awọn ilana titiipa/tagout (LOTO).bi beere nipa OSHA ilana.







Lapapọ iye owo ohun-ini fun oluyipada foliteji alabọde gbooro jina ju idiyele rira akọkọ.

Iye owo rira akọkọyatọ ni pataki nipa iru: gbigbe -Iru transformers ojo melo iye owo siwaju sii ju olomi{1}} awọn ẹya immersed ti iwọn kanna, nigba ti Ere-iṣẹ ṣiṣe gbe owo ti o ga ju boṣewa{3}}awọn awoṣe ṣiṣe.

Awọn idiyele fifi sori ẹrọpẹlu igbaradi aaye, paadi nja tabi ipile, awọn asopọ itanna, ilẹ-ilẹ, aabo ina (ti o ba nilo), ati awọn ero imukuro fun iraye si ọjọ iwaju.

Awọn adanu agbaraṣe aṣoju idiyele iṣẹ ṣiṣe pataki julọ ti nlọ lọwọ. Rara - adanu fifuye (awọn adanu pataki) wa ni wakati 24 lojumọ, ọjọ 365 ni ọdun kan, laibikita ẹru. Awọn adanu fifuye (awọn adanu bàbà) yatọ pẹlu square ti lọwọlọwọ fifuye. Fun ẹrọ oluyipada ti o nṣiṣẹ lemọlemọ ni awọn ẹru iwọntunwọnsi, awọn adanu agbara lori igbesi aye ọdun 30 - le jina ju idiyele rira akọkọ lọ. Idoko-owo ni oluyipada iṣẹ ṣiṣe ti o ga julọ pẹlu awọn adanu kekere nigbagbogbo n pese awọn ipadabọ owo ti o wuyi.

Awọn idiyele itọjudale lori iru transformer (omi -immersed nilo idanwo epo deede, gbigbe -Iru ti o nilo kere si), ipo fifi sori ẹrọ, ati pataki si awọn iṣẹ ṣiṣe.

Pari - ti - isọnu aye tabi awọn idiyele atunlole ṣe pataki fun epo - awọn oluyipada ti a fi sinu omi, paapaa awọn ti o ni epo ti a ti doti ninu tabi awọn biphenyls polychlorinated (PCBs) ninu awọn ẹya agbalagba.







Awọn oluyipada foliteji alabọde jẹ imọ-ẹrọ ti o wa titi di ọdun kan{0}, sibẹsibẹ ti n dagba nigbagbogbo lati pade awọn ibeere tuntun fun ṣiṣe, igbẹkẹle, ati iṣẹ ṣiṣe ayika. Wọ́n jẹ́ ìsopọ̀ tí ó wà láàrin ìwọ̀n gíga -ẹ̀rọ ìgbékalẹ̀ agbára foliteji àti àwọn ọ̀nà ìwọ̀n-ọ̀rọ̀ onírẹ̀lẹ̀{3} tí ń fi agbára ayé wa lágbára.

Yiyan, fifi sori ẹrọ, ati mimu awọn oluyipada wọnyi jẹ iṣiṣẹ oniwadi-ọpọlọpọ ti o nilo oye ti awọn ilana itanna, awọn koodu aabo, awọn ero imọ-ẹrọ, ati iṣowo aje{0}. Kanga ti a ti yan, ti a fi sori ẹrọ daradara, ti o si ṣe itọju alabọde oniyipada foliteji yoo pese awọn ọdun ti iṣẹ igbẹkẹle. Ẹyọ ti ko ni iwọn, ti ko lo, tabi aibikita le di orisun ti o tẹsiwaju ti awọn iṣoro, gbigbe awọn idiyele agbara soke, idalọwọduro awọn iṣẹ ṣiṣe, ati ṣiṣẹda awọn eewu aabo.

Boya o n ṣe apẹrẹ ohun elo tuntun, rirọpo awọn ohun elo ti ogbo, tabi n wa nirọrun lati ni oye awọn oluyipada ninu eto ti o wa tẹlẹ, awọn ilana ti a ṣe ilana ninu itọsọna yii pese ilana fun ṣiṣe awọn ipinnu ohun. San ifojusi si awọn alaye {{1} awọn idiyele foliteji, ẹgbẹ fekito, kilasi idabobo, awọn imukuro, iṣeto itọju{2} ati transformer foliteji alabọde rẹ yoo san ẹsan fun ọ pẹlu idakẹjẹ, daradara, iṣẹ pipẹ-.
