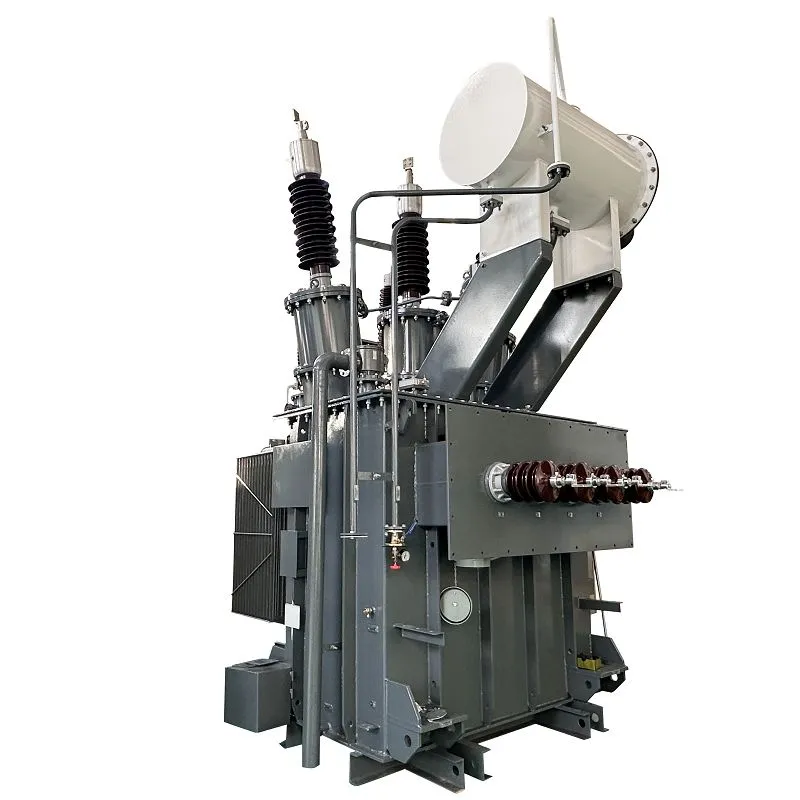

1000 KVA Railroad Amunawa-66/11 KV|South Africa 2025

01 Gbogbogbo

1.1 Project Apejuwe

Oluyipada agbara 1000kVA ni a fi jiṣẹ si South Africa ni ọdun 2025. Agbara ti a ṣe iwọn ti transformer jẹ 1000 kVA pẹlu itutu ONAN. Foliteji akọkọ jẹ 66 kV pẹlu ± 2 * 2.5% ibiti o tẹ ni kia kia (NLTC), foliteji keji jẹ 11 kV, wọn ṣẹda ẹgbẹ fekito ti Dyn11.

Oluyipada naa ṣe idaniloju ifasilẹ gbigbona daradara, pẹlu iwọn otutu yikaka ti o pọju ti iwọn 60 ati oke iwọn otutu epo ti iwọn 55 lati ṣetọju awọn ipo iṣẹ ti o dara julọ.

Pẹlu ikọlu ti 5% ati ṣiṣe iwunilori{1}} ti o de 98.789% ni kikun fifuye (1.0 PF) ati 98.49% ni 0.8 PF (mejeeji ni iwọn 75){7} o dinku ipadanu agbara lakoko gbigbe agbara. Ni ipese pẹlu ailewu pataki ati awọn paati ibojuwo, pẹlu Buchholz yii fun wiwa aṣiṣe, epo ati awọn itọkasi iwọn otutu yikaka (pẹlu atilẹyin olubasọrọ ati iṣelọpọ 4{12}}20mA/RS485), awọn diigi ipele epo, ati awọn falifu iderun titẹ, o funni ni aabo okeerẹ lodi si igbona pupọ, jijo epo, ati titẹ pupọju. Awọn ẹya afikun iṣẹ-ṣiṣe gẹgẹbi awọn oluyipada tẹ ni kia kia-pipade, fifa / kikun awọn falifu, awọn ẹrọ iṣapẹẹrẹ epo, ati awọn ọpa gbigbe mu irọrun iṣẹ ṣiṣe ati iraye si itọju.

Ṣe iwọn 7700kg lapapọ (iwuwo gbigbe: 5700kg) pẹlu ojò ti o lagbara ati apẹrẹ ẹya ẹrọ, ẹrọ iyipada yii jẹ iṣelọpọ fun igbẹkẹle ni pinpin agbara ile-iṣẹ ati awọn oju iṣẹlẹ gbigbe grid. O ṣepọ ilana to peye (1.07% ni 1.0 PF, 3.78% ni 0.8 PF kikun fifuye) ati ọpọlọpọ awọn aabo aabo, ṣiṣe ni ojutu ti o gbẹkẹle fun alabọde- si{8}} awọn iwulo iyipada agbara foliteji giga.

1.2 Imọ pato

1000 kVA oju opopona transformer sipesifikesonu ati data dì

1.3 yiya

1000 kVA iṣinipopada oju-irin ti o ni iyipada aworan atọka ati iwọn.

02 iṣelọpọ

2.1 LV Bushing

Ipilẹ tanganran ti o wa ni ẹgbẹ ti o wa ni kekere{{0}voltaji n pese ijade ti o ya sọtọ fun awọn asopọ LV. Apẹrẹ ibile yii ṣe ẹya idabobo seramiki agbara giga- ti a mọ fun iduroṣinṣin to dara julọ ati aabo oju-ọjọ. O ṣe ile adaorin aringbungbun ati ṣiṣẹ bi wiwo to ṣe pataki, ni idaniloju ipinya itanna ailewu lati inu ojò ati aaye asopọ ti o gbẹkẹle fun awọn ọkọ akero ita tabi awọn kebulu.

2.2 HV Bushing

Ipilẹ tanganran ti o wa ni apa giga ti transformer - pese aaye ijade ti o ya sọtọ fun asopọ HV ti nwọle. Ti a ṣe pẹlu idabobo seramiki ti o ga{2}, o ṣe ẹya jijinna oju-iwe gigun ati eto idabobo inu ti o nipọn diẹ sii lati koju awọn aapọn itanna ti o ga ni pataki. Awọn iṣẹ akọkọ rẹ ni lati rii daju ipinya ailewu ni foliteji giga lati inu ojò ti ilẹ ati lati pese wiwo ti o ni igbẹkẹle ti o ni igbẹkẹle fun asopọ HV ita. Awọn glazed dada nfun o tayọ idoti resistance fun ita gbangba iṣẹ.

2.3 Iṣakoso Box

Apoti iṣakoso, ni igbagbogbo apade aabo oju-ọjọ ti a gbe sori ojò oluyipada, awọn ile aabo, ibojuwo, ati awọn ẹrọ iṣakoso. O ni awọn paati gẹgẹbi awọn isunmọ aabo, awọn idari oluyipada tẹ ni kia kia, iwọn otutu ati awọn iwọn ipele epo, ati awọn olubasọrọ itaniji. Iṣẹ akọkọ rẹ ni lati pese aaye aarin, wiwo wiwọle fun ṣiṣakoso iṣẹ oluyipada, ipinfunni awọn ikilọ fun awọn ipo ajeji, ati irọrun abojuto ati iṣakoso latọna jijin.

2.4 BCT Junction Box

Àpótí ìsopọ̀ BCT (Bushing Current Transformer) jẹ ibi ìpawọ̀pọ̀ kan tí ó wà nítòsí àwọn igbó tí a ń pè ní transformer. O ni awọn ebute Atẹle ti awọn oluyipada ti o wa lọwọlọwọ ti o wa laarin idabobo bushing. Apoti yii n pese aaye asopọ ti o ni aabo ati wiwọle fun lilọ kiri ohun elo{2}} awọn ifihan agbara ipele lọwọlọwọ si awọn mita ita, awọn isunmọ aabo, ati awọn ẹrọ abojuto.

2.5 Yiyi Thermometer

thermometer yikaka ṣe abojuto iwọn otutu ni aaye ti o gbona julọ laarin yiyi ẹrọ oluyipada. O ni boolubu ti o ni oye ti a fi sii sinu apo igbẹhin kan nitosi oke ti yikaka, ti a ti sopọ nipasẹ tube capillary kan si iwọn ipe kiakia latọna jijin ni igbagbogbo ti a gbe sori apoti iṣakoso. Iwọn taara yii ṣe pataki fun aabo igbona, ṣiṣe iṣakoso fifuye, fifunni lori- awọn itaniji iwọn otutu, ati pilẹṣẹ awọn iṣakoso eto itutu agbaiye lati rii daju pe iṣẹ oluyipada ni aabo ati igbẹkẹle.

2.6 Buchholz Relay

Buchholz relay jẹ gaasi {{0}ohun elo aabo ti a mu ṣiṣẹ ti a gbe sinu paipu epo laarin ojò akọkọ ti transformer ati olutọju. O ṣe awari awọn aṣiṣe inu nipasẹ idahun si ikojọpọ gaasi lati ibajẹ idabobo ti o lọra (nfa itaniji) tabi si epo epo lojiji ti o ṣẹlẹ nipasẹ aṣiṣe nla kan (nfa irin-ajo lẹsẹkẹsẹ). Eyi n pese ikilọ kutukutu pataki ati aabo lodi si ibẹrẹ ati awọn aṣiṣe inu pataki.

03 Idanwo

Igbohunsafẹfẹ Idahun Analysis (FRA) ni a aisan ilana ti o se ayẹwo awọn darí iyege ti transformer windings. Nipa abẹrẹ ifihan agbara sinusoidal kekere {{1} foliteji kọja iwọn igbohunsafẹfẹ jakejado ni ebute kan ati wiwọn esi ni omiran, o ṣẹda “atẹka ikawe” alailẹgbẹ ti iṣẹ gbigbe ti yikaka. Awọn iyapa ninu ibuwọlu yii lati ipilẹ ti tẹlẹ tabi yiyi arabinrin tọkasi ibajẹ ẹrọ ti o pọju, gẹgẹbi abuku, iṣipopada, tabi awọn paati tu silẹ laarin koko ati awọn yiyi.

04 Iṣakojọpọ ati Sowo

4.1 Iṣakojọpọ

4.2 Gbigbe

05 Ojula ati Lakotan

Ni akojọpọ, transformer 1.0MVA railroad yii ṣepọ IEC 60076- apẹrẹ ibamu, ṣiṣe ṣiṣe giga (to 98.789%), awọn aabo aabo to lagbara, ati iṣẹ iduroṣinṣin, ti o baamu ni pipe fun alabọde{4} si{6}} pinpin agbara foliteji giga ati gbigbe grid. Ti ṣe ẹ̀rọ fun isonu - kekere, iyipada agbara igbẹkẹle, o ṣiṣẹ bi ojutu agbara igbẹkẹle fun awọn iwulo ile-iṣẹ – sopọ pẹlu wa fun isọdi-ara tabi atilẹyin imọ-ẹrọ siwaju sii.
